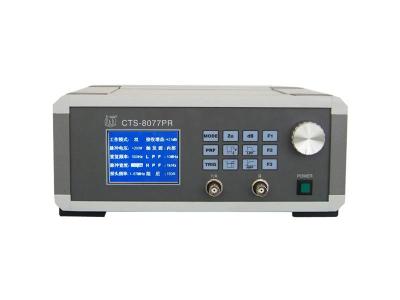

CTS-8077PR脉冲发生接收仪符合欧标（EN12668:2010）探头测试系统要求，具有极低噪声和宽频带的接收放大器，并由高性能方波脉冲发生器和高压电路组成先进的发射电路。
产品介绍
CTS-8077PR脉冲发生接收仪符合欧标（EN12668:2010）探头测试系统要求，具有极低噪声和宽频带的接收放大器，并由高性能方波脉冲发生器和高压电路组成先进的发射电路。
功能特点
宽带方波脉冲发射器。
脉冲宽度可调范围为25ns～6500ns，最小步进为5ns，对应80kHz到20MHz的探头。
脉冲电压可调，-25V～-400V以25V为步进。
脉冲重复频率可选，重复频率高达5kHz。
宽频带（30MHz）脉冲接收器。
60dB RF增益，1dB步进调整。
50dB RF衰减，1dB步进调整。
10MHz或30MHz可选低通滤波器。
1kHz或1MHz可选高通滤波器。
USB接口，计算机同步控制并且为用户提供PC同步控制软件和用户开发包。
性能指标
| 项目 | 参数 |
| 脉冲类型 | 负方波 |
| 模式 | 单、双 |
| 脉冲上升时间（无负载） | 典型<10ns，最大20ns |
| 脉冲幅度（无负载） | -25V～-400V，以25 V为步进。 |
| 阻尼 | 50Ω、80Ω、150Ω可选（阻尼对探头回波波形影响较大，需慎重选择） |
| 脉冲宽度 | 可调范围25ns～6500ns，1000ns 以下步进值为5ns,1000ns 以上步进值为20ns |
| 电压增益 | 60dB |
| 衰减器范围 | -50dB |
| 脉冲重复频率 | 100、200、500、1000、2000、5000 Hz可选:0.5MHz 探头上限为2kHz;0.25MHz探头上限为1kHz;0.1MHz 探头上限为500Hz |
| 脉冲重复频率（外部） | 0～5kHz。外部输入频率要遵循下面的限制来输入;0.5MHz探头上限为2kHz;0.25 MHz 探头上限为1kHz;0.1MHz 探头上限为500Hz |
| 同步脉冲输出 | TTL电平(输出阻抗50Ω) |
| 外部触发输入 | TTL电平，脉冲大于50ns |
| 最大信号输出 | 1Vpp |
| 最大带宽 | 1kHz～30MHz |
| 输入阻抗 | 50Ω |
| 输出阻抗 | 50Ω |
| 高通滤波 | 1kHz或1MHz |
| 低通滤波 | 10MHz或30MHz |
| 输入输出接口 | T/R，R，RF 输出，外部触发器输入，同步输出 |
| 电源 | 可选100 VAC 或220 VAC，50/60 Hz，出厂标配为220 VAC/50 Hz |
| 外型尺寸 | 220×110×270 mm（长宽高） |
| 环境温度 | 0～50℃ |
| 重量 | 3.8Kg |
应用领域
应用领域:
探头测试:符合欧标的探头测试系统。测量换能器的特性。
金属材料:检测金属部件中的裂纹、气孔、夹杂物等缺陷，确保产品质量和安全性。其他用于监控材料和过程的测量。厚度测量、声速测量、频谱分析等。分析材料的微观结构和性能，为新材料的研发提供数据支持。
复合材料:评估复合材料的分层、脱粘、孔隙等缺陷，广泛应用于航空航天、汽车等领域。
| Frequency(MHz) | Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN |
|---|
| in. | mm | Part /Item No. | Part /Item No. | Part /Item No. |
|---|
| 1 | 0.375 | 10 | | C548-SMU8435024 | |
| 1 | 0.5 | 13 | A539S-SMU8431027 | C539-SMU8435016 | V539-SMU8436018 |
| 1.5 | 0.375 | 10 | A548S-SMU8431036 | | |
| 2.25 | 0.25 | 6 | A542S-SMU8431030 | C542-SMU8435019 | V542-SMU8436021 |
| 2.25 | 0.375 | 10 | A549S-SMU8431037 | C549-SMU8435025 | V549-SMU8436027 |
| 2.25 | 0.5 | 13 | A540S-SMU8431028 | C540-SMU8435017 | V540-SMU8436019 |
| 3.5 | 0.25 | 6 | A546S-SMU8431034 | C546-SMU8435023 | V546-SMU8436025 |
| 3.5 | 0.375 | 10 | A550S-SMU8431038 | C550-SMU8435026 | V550-SMU8436028 |
| 3.5 | 0.5 | 13 | A545S-SMU8431033 | C545-SMU8435022 | V545-SMU8436024 |
| 5 | 0.25 | 6 | A543S-SMU8431031 | C543-SMU8435020 | V543-SMU8436022 |
| 5 | 0.375 | 10 | A551S-SMU8431039 | C551-SMU8435027 | V551-SMU8436029 |
| 5 | 0.5 | 13 | A541S-SMU8431029 | C541-SMU8435018 | V541-SMU8436020 |
| 10 | 0.25 | 6 | A544S-SMU8431032 | C544-SMU8435021 | V544-SMU8436023 |
| 10 | 0.375 | 10 | A552S-SMU8431040 | | V552-SMU8436030 |
| 10 | 0.5 | 13 | A547S-SMU8431035 | | V547-SMU8436026 |
