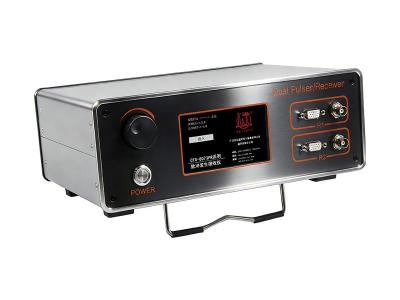

CTS-8073PR系列是一款由负尖波发射电路、具有低噪声和宽频带的接收放大电路构成的双通道脉冲发生接收仪。该仪器可通过面板上的触摸屏和旋钮设置参数，或通过标准网络接口由PC机上的控制软件同步控制仪器的参数。该仪器可应用于高频超声波探头的声学特性的评价以及性能指标的测试，也可应用于高频超声波自动化探伤系统探伤、厚度测量、材料特性测定等应用。
产品介绍
CTS-8073PR系列是一款由负尖波发射电路、具有低噪声和宽频带的接收放大电路构成的双通道脉冲发生接收仪。该仪器可通过面板上的触摸屏和旋钮设置参数，或通过标准网络接口由PC机上的控制软件同步控制仪器的参数。该仪器可应用于高频超声波探头的声学特性的评价以及性能指标的测试，也可应用于高频超声波自动化探伤系统探伤、厚度测量、材料特性测定等应用。
PR系列远端脉冲发生器
功能特点
由远端脉冲发生器提供负电压尖波激励脉冲输出。
3种脉冲宽度可选1.2ns，6.5ns，125ns。
脉冲重复频率可调，重复频率最高50kHz。
可适配1MHz～450MHz等系列高频探头。
主机内置可调增益放大器，带宽为100MHz/500MHz（可选）。
60 dB RF增益调整范围，1dB步进。
2档高通滤波器，2档低通滤波器（可定制）。
提供射频信号输出、同步信号输出、外部触发输入、标准网络接口。
计算机同步控制，开源的上位机源代码（基于Qt开发平台）
性能指标
| CTS-8073PR-100主机 |
| 最大带宽 | 20kHz～100MHz |
| 增益调节范围 | -6dB～+54dB |
| 高通滤波 | 20kHz/18MHz可调 |
| 低通滤波 | 70MHz/100MHz可调 |
| 最大信号输出 | 1.5Vpp。 |
| 同步脉冲输出 | TTL电平（输出阻抗50Ω） |
| 外部触发输入 | TTL电平，脉冲宽度大于50ns |
| 输入阻抗 | 50Ω |
| 输出阻抗 | 50Ω。 |
| 输入输出接口 | RF输出，外部触发Trig，同步输出Sync |
| 电源 | AC 220V（可选AC 110V），50Hz～60Hz |
| 外型尺寸 | 305mm×230mm×105mm；（长×宽×高） |
| 环境温度 | 0～50℃ |
| 重量 | 5.0kg |
| CTS-8073PR-500主机 |
| 最大带宽 | 1MHz～500MHz |
| 增益调节范围 | -10dB～+50dB |
| 高通滤波 | 1MHz/19MHz可调 |
| 低通滤波 | 300MHz/500MHz可调 |
| 最大信号输出 | 1.2Vpp |
| 同步脉冲输出 | TTL电平（输出阻抗50Ω） |
| 外部触发输入 | TTL电平，脉冲宽度大于50ns |
| 输入阻抗 | 50Ω |
| 输出阻抗 | 50Ω |
| 输入输出接口 | RF输出，外部触发Trig，同步输出Sync |
| 电源 | AC 220V（可选AC 110V），50Hz～60Hz |
| 外型尺寸（长×宽×高） | 305mm×230mm×105mm |
| 环境温度 | 0～50℃ |
| 重量 | 5.0kg |
| RP-L1远端脉冲发生器 |
| 脉冲类型 | 负尖波 |
| 脉冲宽度 | 125ns（@工作电压250V，阻尼34Ω，能量低） |
| 脉冲幅度 | -110V～-450V，由设定工作电压、能量和阻尼共同决定 |
| 阻尼 | 34Ω、43Ω、103Ω、330Ω共4档可选 |
| 模式 | 单/双 |
| 脉冲重复频率 | 200Hz～5kHz共49档可选 |
| 内置放大器增益 | +6dB |
| 放大器带宽 | 2kHz～80MHz |
| 放大器输出阻抗 | 50Ω |
| 重量 | 120g |
| RP-H1远端脉冲发生器 |
| 脉冲类型 | 负尖波 |
| 脉冲宽度 | 6.5ns（@工作电压370V，阻尼25Ω，能量低） |
| 脉冲幅度 | -90V～-270V，由设定工作电压、能量和阻尼共同决定 |
| 阻尼 | 25Ω、33Ω、50Ω、100Ω共4档可选 |
| 模式 | 单/双 |
| 脉冲重复频率 | 200Hz～50kHz共49档可选 |
| 内置放大器增益 | +6dB |
| 放大器带宽 | 2kHz～300MHz |
| 放大器输出阻抗 | 50Ω |
| 重量 | 120g |
| RP-U1远端脉冲发生器 |
| 脉冲类型 | 负尖波 |
| 脉冲宽度 | 1.2ns（@工作电压135V，阻尼17Ω，能量高） |
| 脉冲幅度 | -140V～-390V，由设定能量和阻尼共同决定 |
| 阻尼 | 17Ω、21Ω、50Ω、100Ω共4档可选 |
| 模式 | 单/双 |
| 脉冲重复频率 | 200Hz～20kHz共29档可选 |
| 内置放大器增益 | +6dB |
| 放大器带宽 | 16kHz～500MHz |
| 放大器输出阻抗 | 50Ω |
| 重量 | 120g |
| Frequency(MHz) | Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN |
|---|
| in. | mm | Part /Item No. | Part /Item No. | Part /Item No. |
|---|
| 1 | 0.375 | 10 | | C548-SMU8435024 | |
| 1 | 0.5 | 13 | A539S-SMU8431027 | C539-SMU8435016 | V539-SMU8436018 |
| 1.5 | 0.375 | 10 | A548S-SMU8431036 | | |
| 2.25 | 0.25 | 6 | A542S-SMU8431030 | C542-SMU8435019 | V542-SMU8436021 |
| 2.25 | 0.375 | 10 | A549S-SMU8431037 | C549-SMU8435025 | V549-SMU8436027 |
| 2.25 | 0.5 | 13 | A540S-SMU8431028 | C540-SMU8435017 | V540-SMU8436019 |
| 3.5 | 0.25 | 6 | A546S-SMU8431034 | C546-SMU8435023 | V546-SMU8436025 |
| 3.5 | 0.375 | 10 | A550S-SMU8431038 | C550-SMU8435026 | V550-SMU8436028 |
| 3.5 | 0.5 | 13 | A545S-SMU8431033 | C545-SMU8435022 | V545-SMU8436024 |
| 5 | 0.25 | 6 | A543S-SMU8431031 | C543-SMU8435020 | V543-SMU8436022 |
| 5 | 0.375 | 10 | A551S-SMU8431039 | C551-SMU8435027 | V551-SMU8436029 |
| 5 | 0.5 | 13 | A541S-SMU8431029 | C541-SMU8435018 | V541-SMU8436020 |
| 10 | 0.25 | 6 | A544S-SMU8431032 | C544-SMU8435021 | V544-SMU8436023 |
| 10 | 0.375 | 10 | A552S-SMU8431040 | | V552-SMU8436030 |
| 10 | 0.5 | 13 | A547S-SMU8431035 | | V547-SMU8436026 |
